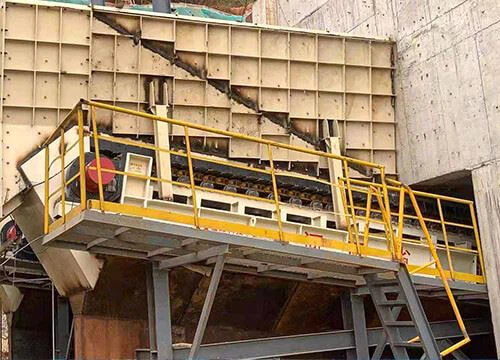

La función principal de los Alimentadores de Placas es controlar el transporte de materiales mineros hasta la trituradora primaria o estación de descarga. Los alimentadores de placas de delantal también se utilizan debajo de la trituradora, la tolva y el contenedor, como equipo aguas abajo y como amortiguador de alimentación de material de control. También se pueden instalar alimentadores de placas...

¿Cómo funcionan los alimentadores de placas tipo delantal?

Los alimentadores de placas de delantal constan de un dispositivo de rueda motriz, un dispositivo de tensión de rueda trasera, un dispositivo de cadena pan- y un dispositivo de transmisión.

Después de accionar la rueda dentada del cabezal, la cadena de tracción en el dispositivo de cadena del plato- engrana con la rueda dentada para hacer que todos los platos se muevan a lo largo de la línea central-longitudinal y el rodillo se desplaza a lo largo de la pista fijada en el marco, completando así el trabajo.

Durante el funcionamiento del Apron Feeder, la cadena forjada-de matriz de topadora- de alta resistencia se utiliza como pieza de tracción. En cada eslabón de las dos filas de cadenas, las ranuras superpuestas de la estructura pesada están ensambladas para formar una línea transportadora continua capaz de transportar materiales. El material descargado de la tolva trasera se transporta a lo largo de la línea de transporte hasta la parte delantera del cuerpo para una alimentación continua y uniforme.

Alimentadores de placas tipo delantalDetalles

Dispositivo de accionamiento

El dispositivo de accionamiento utiliza un sistema de accionamiento de frecuencia variable de CA que integra software con sistemas electrónicos y mecánicos para proporcionar un control preciso de la velocidad del transportador y protección contra sobrecargas.
Los componentes principales del dispositivo de accionamiento pueden elegir Siemens, ABB, Sew, Flender y otras marcas nacionales y extranjeras conocidas de motores y cajas de cambios, para proporcionar una salida de energía cinética estable y continua, con alta eficiencia, bajo nivel de ruido, baja vibración y otras características.

Rueda de espigas

Piñones segmentarios de manganeso fundido atornillados a pesados cubos de acero acoplados a un eje de transmisión delantero de gran tamaño.
Los piñones segmentarios se pueden sustituir en muy poco tiempo sin necesidad de desmontar ni retirar otras piezas del alimentador.

sartenes

Los platos están atornillados a la cadena con pernos y tuercas de alta resistencia, que pueden sustituirse individualmente in situ sin alterar el resto del alimentador de plataforma.
De acuerdo con las diferentes condiciones de trabajo, los alimentadores de placas de delantal pueden elegir acero fundido al manganeso de alta resistencia o una construcción soldada con refuerzos acanalados, que es adecuada para materiales con condiciones de alta carga y alto impacto.

Rodillos

Los rodillos están diseñados como rodillos de tractor estándar con cojinetes sellados y lubricados de por vida, montados en el bastidor principal del alimentador. Los rodillos tienen una separación adecuada para proporcionar un soporte adecuado al conjunto de la cadena.
Los rodillos pueden utilizar marcas mundialmente famosas según las necesidades del cliente, como Caterpillar, Komatsu y Shantui.

Cadenas

La cadena utiliza una cadena topadora disponible en el mercado (cadena de oruga), que se caracteriza por un pequeño error de paso, movimiento suave, alta resistencia, gran fuerza de tracción y la cadena tiene un dispositivo autolubricante y un dispositivo de sellado. El eje está hecho de acero endurecido, lo que mejora la tenacidad y la resistencia al impacto de la cadena de tracción, tiene buena resistencia al desgaste y tiene una larga vida útil.

Dispositivo de tensión de cola

El dispositivo tensor se utiliza para apretar y ajustar la posición horizontal de la cadena para garantizar que la tensión de la cadena sea moderada y que funcione sin problemas. Cuando el material impacta repentinamente las cacerolas, el resorte compuesto puede desempeñar un papel amortiguador para proteger las cacerolas y otros componentes contra daños.

Alimentadores de placas tipo delantalCaracterísticas

01/ Diseño resistente

Marco de soporte de acero resistente con rieles de impacto para limitar la deflexión de los platos, eliminando así la flexión permanente de los platos. Y puede soportar todas las condiciones de carga durante el arranque y la operación.

Las orejetas de elevación se instalan en la posición adecuada del marco para facilitar la instalación y el mantenimiento futuro.

02/ Económico y confiable

Ofrecemos máquinas-hechas a medida con una amplia gama de tamaños y parámetros. Nuestros alimentadores de placas de delantal brindan alimentación y extracción de alta resistencia para muchas aplicaciones. Los alimentadores de plataforma son de construcción robusta y los componentes principales de los alimentadores de placa de plataforma tienen una larga vida útil y un mantenimiento mínimo, lo que reduce el tiempo de inactividad y aumenta la productividad, aumentando así la rentabilidad.

03/ Instalado horizontalmente o inclinado

Los alimentadores de plataforma se pueden instalar tanto en aplicaciones horizontales como inclinadas, y son adecuados para la ubicación de diferentes estructuras de terreno. La gran inclinación también permite construir instalaciones compactas y reducir la longitud del alimentador de plataforma, manteniendo así bajos los costes de inversión.

04/ Rendimiento ajustable

Alimentadores de placa de plataforma con convertidor de frecuencia opcional, y puede cambiar la velocidad del motor principal, cambiando así la velocidad de la cadena, lo que puede lograr el propósito de ajustar la capacidad de manejo del alimentador de plataforma.

05/ Operación y mantenimiento simples

El diseño-de alta resistencia proporciona alta disponibilidad, fácil operación, bajos costos operativos y de mantenimiento y mayores ganancias.

Alimentadores de placas tipo delantalDescargar folleto

Aplicación de alimentadores de placas tipo delantal

Alimentación de la trituradora

Una máquina cubre una gama completa de materiales, como cemento, mineral de hierro, arena, carbón, piedra caliza, fertilizantes, etc. Descarga de material de cualquier rango de tamaño, tamaño hasta 1.500 mm, adecuado para una amplia variedad de materiales abrasivos, cada unidad está hecha a medida-para adaptarse a la trituradora.

Descarga de vagones

Reciba material minero directamente desde camiones volquete, descarga de múltiples camiones a la vez, apto para descarga en combinación con otros equipos de transporte, alta resistencia a cargas de impacto.

Descarga de tolva

Plato de ancho de hasta 3.000 mm adecuado para materiales de bloques grandes, paredes verticales o incluso de ángulo negativo para materiales extremadamente pegajosos, diseño de forma razonable para una mejor limpieza.

Descarga de existencias

Varios alimentadores de plataforma corta en serie, ilimitados en cuanto a la altura de la pila de material, el diseño resistente garantiza una extracción confiable del material.

Materiales de aplicación

- Minería

- Coca-Cola

- Mineral de cobre

- Sobrecarga

- Potasa

- Agregado

- Arcilla

- Mineral de hierro

- Arena

- Ganga

- Cemento

- clinker

- Mineral de oro

- Grava

- Mineral de uranio

- Carbón

- Yeso

- Mineral de plata

- Níquel

- Esquisto bituminoso

- lignito

- Piedra caliza

- Bauxita

- kimberlita

- Cuarcita

Instalaciones de fabricación

Un producto mecánico de alta calidad debe contar con un excelente equipo de herramientas. Para garantizar su precisión y satisfacer las necesidades de grandes pedidos. Henan Excellent Machinery Co., Ltd posee 140 conjuntos de equipos profesionales, incluido un centro de mecanizado de pórtico de cinco-ejes-, un centro de mecanizado de fresado y mandrinado CNC, un centro de mecanizado vertical, un centro de mecanizado CNC vertical, un centro de mecanizado de pórtico, una máquina de corte por láser, una máquina de corte de tubos por láser, una estación de trabajo con robot de soldadura, un torno alargado, un centro de mecanizado horizontal CNC, etc. Equipos avanzados de procesamiento y fabricación que incluyen sala de pulverización ambiental y equipos de tratamiento térmico. Tratamiento térmico de superficie ultragrande.

Centro de mecanizado de pórtico- de cinco-ejes

Centro de mecanizado CNC vertical

Centro de mecanizado de fresado y mandrinado CNC

Centro de mecanizado vertical

Máquina cortadora de tubos por láser

Estación de trabajo del robot de soldadura

Estricto control de calidad

En la actualidad, EXCT ha pasado completamente la certificación del sistema de calidad internacional ISO9001-2008, el sistema de calidad completo garantiza que desde el desarrollo y diseño del producto, la producción, la adquisición y el suministro hasta las ventas y el proceso de servicio se haya controlado la calidad de manera efectiva.

EXCT cuenta con un equipo de inspección riguroso y capacitado para garantizar el éxito del control de calidad del producto. El departamento de inspección de calidad tiene un estricto proceso de prueba que recorre las etapas de adquisición, producción e instalación de materia prima para garantizar que cada equipo entregado a los clientes esté calificado.

Inspección de calidad del cliente.

Inspección de calidad de terceros-

Inspección de calidad de terceros-

Auto-inspección

Auto-inspección

Auto-inspección

Auto-inspección

Alimentadores de placas tipo delantalCasos

Especificaciones técnicas generales

Los alimentadores de placas delantal están personalizados para cada material de aplicación para proporcionar la mejor configuración y cumplir con todos sus requisitos. Para más configuraciones, póngase en contacto con nuestros ingenieros técnicos.

Modelo	Ancho del plato (mm)	Velocidad (m/s)	Tamaño máximo de alimentación (mm)	Carril (piezas)	Capacidad (m³/h)	Longitud (m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Instrucción de selección

1.Qué material se va a manipular:______
2.Capacidad de manipulación: ______t/h
3.Densidad del material: ______t/m³
4.Distancia central entre la rueda dentada de cabeza y la rueda dentada de cola: ______m
5. ¿La disposición de los alimentadores de placas de delantal está inclinada u horizontal? Si está inclinado, ¿cuál es el grado de inclinación______ grado?
6.Máx. tamaño de gránulo del material de alimentación: ______mm
7.Máx. Porcentaje de gránulos en el material total: ______ %
8.Qué equipo se utiliza para alimentar el material al alimentador de plataforma:______
9.Qué equipo se utiliza para descargar el material del alimentador de plataforma:______
10.Fuente de alimentación de trabajo: ______V ______HZ
11.Cantidad requerida: ______
12. En circunstancias normales, el equipo aguas arriba de los alimentadores de placas es la tolva. Para facilitar a nuestros ingenieros el cálculo de la potencia del alimentador de plataforma, ¿puede proporcionarnos el esquema de diseño preliminar o dibujos -dibujados a mano de la tolva?
