Las cribas estilo banana EXCT utilizan nuestro vibrador tipo caja-lubricado con aceite y{0}}engranajes- de alta-eficiencia-impulsado por aceite-de la serie ZYQX, desarrollado y fabricado independientemente. Este vibrador proporciona una vibración potente suficiente para romper la tensión superficial de la lechada de carbón, lo que garantiza una excelente eficiencia de cribado y capacidades anti-obstrucción incluso cuando se procesan lechadas de carbón finas y pegajosas.

Elegir nuestras cribas estilo banana significa menor humedad del producto, mayores tasas de recuperación del medio, impresionante capacidad de procesamiento y costos de mantenimiento extremadamente bajos debido a su equipo estable y confiable.

¿Cómo funcionan las pantallas estilo plátano?

Banana Style Screens adopta una plataforma de cribado de pendiente múltiple, que tiene una alta capacidad de manejo y una alta eficiencia de cribado.

Las cribas estilo banana constan de varias secciones de plataforma de criba, y el ángulo de inclinación de la plataforma de criba disminuye gradualmente desde el extremo de alimentación hasta el extremo de descarga.

Cuando funcionan las cribas estilo plátano, la superficie de la criba del extremo de alimentación debido al ángulo más grande, el material ingresa a la superficie de la criba con una gran aceleración hacia adelante y una estratificación rápida, los materiales más pequeños que los orificios de la criba están en pleno contacto con la superficie de la criba y se deslizan suavemente a través de la criba.

El ángulo de la superficie de la criba en el extremo de descarga es suave y la velocidad de movimiento del material disminuye gradualmente, permitiendo por completo que los materiales restantes más pequeños que el orificio de la criba pasen a través de la criba, mejorando en gran medida la eficiencia de la criba.

Las cribas estilo banana pueden cumplir con requisitos de aplicaciones específicas cambiando el ángulo de inclinación de la plataforma de criba de pendiente múltiple. El ángulo de la plataforma de cribado de pendiente múltiple determina la velocidad de funcionamiento del material en la plataforma de cribado y la capacidad de manipulación de las cribas estilo banana.

Pantallas estilo plátanoDetalles

Dispositivo de accionamiento

El motor impulsa el excitador de vibración para que gire a través de la polea pequeña, la correa trapezoidal, la polea grande y el asiento del cojinete del extremo, lo que hace que la máquina de criba produzca un movimiento lineal. La frecuencia de las cribas estilo banana se puede ajustar fácilmente reemplazando la polea del motor, para adaptarse a la operación de clasificación, deshidratación y demediación de materiales en diferentes condiciones de trabajo. Este método de transmisión tiene un gran par de transmisión, un buen efecto de transmisión, una larga vida útil y puede lograr un funcionamiento continuo y confiable a largo plazo-.

Excitador de vibración

El excitador de vibración adopta el excitador de vibración tipo caja delgada lubricada con aceite-impulsado por engranajes-de alta eficiencia de la serie ZYQX-que es desarrollado y fabricado de forma independiente por nosotros mismos. Está equipado con rodamientos especiales importados para maquinaria de vibración de gran holgura SKF. La estructura de sellado especial especialmente diseñada del extremo del eje puede garantizar que el polvo u otras materias extrañas no puedan ingresar al interior del excitador de vibración. El par excéntrico de la rueda excéntrica del excitador de vibración es ajustable para cumplir con los diferentes requisitos de amplitud del equipo para materiales.

Viga base del excitador de vibración

La viga Banana Style Screens es una estructura hueca rectangular con alta rigidez y peso ligero, y elimina por completo el empalme en la dirección vertical. Este diseño estructural tiene un alto factor de seguridad y es adecuado para condiciones de trabajo complejas. La viga base del excitador de vibración juega un papel vital en el funcionamiento de las cribas estilo banana. Adopta un diseño de sección transversal-en forma de caja-y está equipado con placas reforzadas, que son de alta rigidez y livianas. El diseño especial de la brida reforzada puede mejorar efectivamente la resistencia de las pantallas estilo banana.

Cuerpo de la pantalla

La placa lateral del marco está hecha de una placa de acero estructural de alta resistencia y baja aleación de alta calidad. La máquina de corte por láser de alta precisión se utiliza para completar la alimentación y perforación de toda la placa de acero al mismo tiempo, sin empalmes, y la apariencia es suave y hermosa. En el área donde la fuerza de la placa lateral es grande, la placa de refuerzo, la placa de protección y el acero del ángulo de refuerzo están dispuestos razonablemente para aumentar efectivamente la resistencia de la placa lateral, de modo que la carga de la placa lateral se distribuya uniformemente, a fin de evitar la deformación elástica.

Placa de pantalla

La placa de criba está hecha de tecnología extranjera avanzada, diseño modular, alto grado de universalidad y la placa de criba puede ser completamente intercambiable entre diferentes modelos. Se fija mediante ranura de poliuretano, fácil de instalar y desmontar. Los dos lados de la placa de criba están montados con una barra lateral de poliuretano y una cuña de poliuretano, que pueden fijar la placa de criba, evitar eficazmente que el material desgaste la placa lateral de la máquina de criba y extender la vida útil del marco de la criba.

Dispositivo de amortiguación

Pantalla que utiliza absorción de impactos con resorte de compresión en espiral cilíndrico de acero, con diseño de parámetros especiales, gran capacidad de carga, larga vida útil, excelente efecto de absorción de impactos.

Pantallas estilo plátanoCaracterísticas

01/ Robusto y duradero, vida útil duplicada

El conjunto de la caja de criba presenta una fuerte resistencia al desgaste y baja tensión, lo que extiende significativamente la vida útil del equipo.

02/ Diseño modular para un mantenimiento rápido

El diseño modular y las piezas de repuesto garantizan una sustitución rápida y sencilla de las piezas de repuesto, lo que reduce el tiempo de inactividad por mantenimiento y reduce los costos operativos.

03/ Marco súper-fuerte, imparable

El marco más robusto y resistente a la torsión-soporta condiciones operativas complejas y extremas. Las paredes laterales están construidas a partir de una sola pieza de material y el marco (paredes laterales y vigas transversales) está atornillado y remachado, eliminando las debilidades del metal y la tensión que puede causar la soldadura.

04/ Estructura ligera y resistente, sin estrés-

El travesaño inferior de la placa de criba utiliza un diseño de tubo rectangular; La estructura de la caja del haz de excitación es liviana, de alta-resistencia y excelente tenacidad. El tratamiento térmico posterior a la soldadura de los componentes principales elimina eficazmente el estrés de la soldadura.

05/ El diseño científico elimina la resonancia

Mediante el análisis de elementos finitos, la estructura de la pantalla y los parámetros de vibración se optimizan para evitar frecuencias naturales en todos los niveles, reducir los efectos de resonancia y extender la vida útil de toda la máquina.

06/ Excitación eficiente, funcionamiento suave

El vibrador utiliza una caja de engranajes helicoidales de alta-eficiencia, que ofrece una gran fuerza de excitación, poco ruido, un funcionamiento suave y una larga vida útil. El peso excéntrico está ubicado fuera de la carcasa del vibrador, lo que permite el ajuste de amplitud variando el contrapeso.

Envíe sus requisitos y hable con uno de nuestros ingenieros técnicos sobre su proyecto.

Contáctenos para obtener el mejor precio

Pantallas estilo plátanoDescargar folleto

Aplicación y proceso de pantallas estilo plátano

Procesos:

Cribado de deshidratación

Cribado húmedo fino

Evaluación secundaria

Clasificación seca

Eliminación fina/Desincrustación

Detección terciaria

Cribado húmedo

Detección de alta

Material:

Carbón

Cobre

Arena

Coque

Bauxita

Grava

ganga de carbón

Tierra rara

Esquisto

Lignito

Yeso

Escoria

Oro

Diamante

Instalaciones de fabricación

Un producto mecánico de alta calidad debe contar con un excelente equipo de herramientas. Para garantizar su precisión y satisfacer las necesidades de grandes pedidos. Henan Excellent Machinery Co., Ltd posee 140 conjuntos de equipos profesionales, incluido un centro de mecanizado de pórtico de cinco-ejes-, un centro de mecanizado de fresado y mandrinado CNC, un centro de mecanizado vertical, un centro de mecanizado CNC vertical, un centro de mecanizado de pórtico, una máquina de corte por láser, una máquina de corte de tubos por láser, una estación de trabajo con robot de soldadura, un torno alargado, un centro de mecanizado horizontal CNC, etc. Equipos avanzados de procesamiento y fabricación que incluyen sala de pulverización ambiental y equipos de tratamiento térmico. Tratamiento térmico de superficie ultragrande.

Centro de mecanizado de pórtico-de cinco-ejes

Centro de mecanizado CNC vertical

Centro de mecanizado de fresado y mandrinado CNC

Centro de mecanizado vertical

Máquina cortadora de tubos por láser

Estación de trabajo del robot de soldadura

Estricto control de calidad

En la actualidad, EXCT ha pasado completamente la certificación del sistema de calidad internacional ISO9001-2008, el sistema de calidad completo garantiza que desde el desarrollo y diseño del producto, la producción, la adquisición y el suministro hasta las ventas y el proceso de servicio se haya controlado la calidad de manera efectiva.

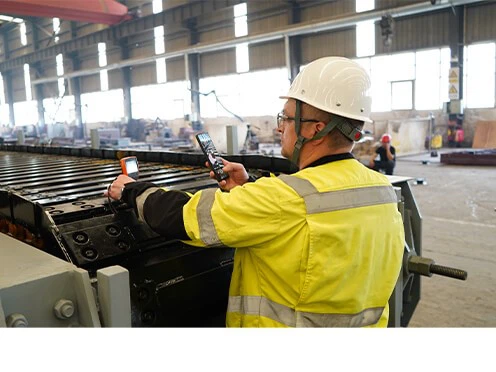

EXCT cuenta con un equipo de inspección riguroso y capacitado para garantizar el éxito del control de calidad del producto. El departamento de inspección de calidad tiene un estricto proceso de prueba que recorre las etapas de adquisición, producción e instalación de materia prima para garantizar que cada equipo entregado a los clientes esté calificado.

Inspección de calidad del cliente.

Inspección de calidad de terceros-

Inspección de calidad de terceros-

Auto-inspección

Auto-inspección

Auto-inspección

Auto-inspección

Pantallas estilo plátanoCasos

Envíe sus requisitos y hable con uno de nuestros ingenieros técnicos sobre su proyecto.

¡Obtenga la solución de producto y la cotización más adecuadas de forma gratuita!

Especificaciones técnicas generales

Las pantallas estilo plátano EXCT están personalizadas para cada material de aplicación para proporcionar la mejor configuración y cumplir con todos sus requisitos. Para más configuraciones, póngase en contacto con nuestros ingenieros técnicos.

Modelo	capas	Especificaciones de pantalla W×L(m)	Área de pantalla (㎡)	Tamaño de alimentación (mm)	Capacidad de manejo (t/h)	Fuerza (kilovatios)
BMVS 1861	1	1.8×6.1	10.98	Menor o igual a 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Menor o igual a 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Menor o igual a 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Menor o igual a 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Menor o igual a 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Menor o igual a 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Menor o igual a 400	290-480	45 kilovatios
BMVS 2461	2	2.4×6.1	29.28	Pantalla superior: Menor o igual a 400 Pantalla inferior: Menor o igual a 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Pantalla superior: Menor o igual a 400 Pantalla inferior: Menor o igual a 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Pantalla superior: Menor o igual a 400 Pantalla inferior: Menor o igual a 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Pantalla superior: Menor o igual a 400 Pantalla inferior: Menor o igual a 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Pantalla superior: Menor o igual a 400 Pantalla inferior: Menor o igual a 150	350-1200	75Kw

Instrucción de selección

1.Qué material se va a examinar: ______

2.Capacidad de manipulación:______t/h

3.Densidad del material: ______t/m3

4.Máx. tamaño de gránulo del material de alimentación: ______mm

5.Número de capa: ______

6.Tamaño de malla de cada capa: ______mm

7.Porcentaje de distribución de partículas:______
Por favor consulte el siguiente ejemplo para ayudarle a entenderlo:
Si el número de capas es dos, el tamaño de malla de cada capa es de 50 mm y 25 mm, luego de cribar el material, se obtendrán tres tamaños diferentes de materiales:

Material grande Mayor o igual a 50 mm; 25 mm Menor o igual que Material medio < 50 mm; Material pequeño<25mm.

Queremos confirmar la siguiente información:
a.El porcentaje de material grande en todo el material: ______%;
b. El porcentaje de material intermedio en todo el material: ______%;
c.El porcentaje de material pequeño en todo el material: ______%;

8. ¿Qué equipo se utiliza para introducir el material en las cribas estilo banana?: ______

9. ¿Qué equipo se utiliza para descargar el material de las cribas estilo banana? ______

10.Fuente de alimentación de trabajo: ______V ______HZ

11. ¿Las pantallas estilo banana funcionan solas o con otros equipos para formar un sistema? Si está formando un sistema, ¿tiene un diseño preliminar o un boceto-dibujado a mano? Si es así, envíelo a nuestro ingeniero como referencia.
