La criba vibratoria inclinada ha considerado exhaustivamente su durabilidad. Los componentes estructurales principales están hechos de acero de aleación de alta-calidad y las piezas clave se han reforzado. Las placas de criba están fabricadas con materiales de alta-resistencia y desgaste-, con una vida útil que puede ser 2-3 veces mayor que la de los materiales comunes. Los rodamientos utilizan productos de marcas reconocidas internacionalmente para garantizar un funcionamiento estable en condiciones de carga pesada-. Todas las áreas de soldadura han sido sometidas a un tratamiento de alivio de tensiones para evitar grietas causadas por vibraciones. La superficie se trata con múltiples procesos anticorrosión para adaptarse a diversos entornos de trabajo hostiles.
Principio de funcionamiento de la criba vibratoria inclinada
Durante el funcionamiento de la criba vibratoria inclinada, el movimiento de los materiales en la criba se puede dividir en tres etapas: la etapa de inicio de aceleración-, la etapa de movimiento uniforme y la etapa de caída de desaceleración.
En la etapa inicial, los materiales obtienen la velocidad inicial bajo la acción de la fuerza de excitación;
En la etapa uniforme, los materiales avanzan apoyándose en la inercia;
En la etapa de desaceleración, los materiales caen bajo la influencia de la gravedad.
La repetición de estas tres etapas permite que los materiales formen un movimiento continuo hacia adelante en la pantalla y, al mismo tiempo, logren una estratificación y un cribado efectivos.
Detalles de la criba vibratoria inclinada
Adoptamos el excitador de vibración excéntrico tipo-brida lubricada-con grasa serie ZYQF desarrollado independientemente por nosotros mismos. La principal ventaja reside en la capacidad de ajustar continuamente la amplitud de trabajo añadiendo o reduciendo de forma flexible el número de bloques de contrapeso. Esto significa que puede igualar con precisión la intensidad de cribado óptima según las diferentes propiedades del material y requisitos de producción en cualquier momento, logrando la máxima eficiencia.
No comprometemos los componentes principales. Todos los rodamientos se seleccionan a partir de rodamientos especiales mecánicos de vibración importados de SKF/FAG alemán para garantizar una vida útil extremadamente larga y una excelente confiabilidad en condiciones difíciles. Esto proporciona la mayor garantía para el funcionamiento continuo de alta-intensidad del equipo, lo que reduce significativamente el riesgo de tiempo de inactividad inesperado causado por fallas en los rodamientos.
Conductor y acoplamiento
El diseño combina el accionamiento del motor final con la transmisión de eje universal intermedia. El excitador de vibración funciona sincrónicamente a través de correas trapezoidales y correas síncronas. Los componentes de la transmisión están equipados con cubiertas protectoras completas, que no solo garantizan la seguridad operativa sino que también prolongan la vida útil y cumplen con los requisitos de regulación de velocidad de diferentes condiciones de trabajo.
Placa lateral
Está hecho de una placa de contenedor Q245R de baja-aleación y alta-resistencia, que se corta con precisión con láser y se forma en un solo paso. La precisión de fabricación alcanza ±0,03 mm. La placa lateral está conectada con remaches de alta-resistencia para reforzar los componentes, evitando por completo la deformación causada por la tensión de soldadura, asegurando la estabilidad y confiabilidad del equipo durante la operación a largo plazo-.
Placa de pantalla
De acuerdo con los diferentes requisitos de cribado, la criba vibratoria puede elegir criba tejida, placa de criba de poliuretano, placa de criba de rejilla, etc. La placa de criba no solo tiene una alta eficiencia de cribado y una larga vida útil, sino que también es fácil de montar y desmontar, lo que acorta considerablemente el tiempo de reemplazo.
Marco de pantalla
El marco de la pantalla se fabrica remachando secciones y placas de acero de alta-calidad. Las piezas de conexión clave están aseguradas con pernos-de alta resistencia. El error de planitud de la superficie de soporte de la pantalla es menor o igual a 1 mm/m². Toda la estructura se somete a un tratamiento de granallado para alcanzar un nivel de limpieza de Sa2,5 y luego se recubre con una capa protectora resistente al desgaste. Esto asegura una solución estructural al problema del aflojamiento de los pernos.
Haz
La viga transversal está hecha de tubería de acero de aleación sin costura de alta-calidad y la brida está completamente soldada y libre de tensiones-. Se añaden placas de acero resistentes al desgaste-NM500 en áreas clave de tensión. Toda la estructura se somete a recocido y mecanizado de precisión para garantizar una alta precisión y alta resistencia, mejorando significativamente la resistencia al desgaste y la vida útil.
Primavera
El resorte en espiral está hecho de material 60Si2Mn y se somete a un proceso especial de fosfatado y recubrimiento en polvo, lo que resulta en un excelente rendimiento y estabilidad de amortiguación de vibraciones. El resorte tiene una vida útil de más de 10.000 horas y está equipado con una orejeta de elevación dedicada en la parte superior para un reemplazo y mantenimiento fácil y rápido.
Características de la criba vibratoria inclinada
01/ El ángulo de la superficie de la pantalla se puede ajustar
El ángulo de la superficie de la pantalla se puede ajustar libremente dentro del rango de 15 grados - 20 grados. Puede optimizar los parámetros de operación de acuerdo con las características de diferentes materiales (como piedra caliza húmeda y pegajosa, carbón seco) y los requisitos del tamaño de las partículas de cribado, asegurando un efecto de cribado ideal en diversos escenarios y proporcionando una mayor adaptabilidad.
02/ Bajo nivel de ruido
La criba vibratoria inclinada ha optimizado la estructura de vibración durante su diseño, reduciendo la colisión y fricción entre componentes. También puede equiparse con dispositivos de reducción de ruido. Durante la operación, su nivel de ruido es mucho más bajo que el de los equipos de detección tradicionales, lo que mejora efectivamente el ambiente de producción en el taller y protege la salud auditiva de los operadores, de acuerdo con los requisitos de producción de protección ambiental.
03/ Malla de pantalla personalizada
De acuerdo con las necesidades de producción específicas de la empresa, se pueden personalizar superficies de criba de diferentes-tamaños, diferentes materiales de malla de criba (como malla de criba de acero- resistente al desgaste, malla de criba de poliuretano) y parámetros de vibración adecuados para materiales especiales. Esto proporciona soluciones de detección personalizadas para la empresa, que se adaptan a los escenarios de producción reales.
04/ Inicio fluido
El equipo está equipado con un dispositivo-de arranque suave. Durante el arranque, la corriente aumenta de manera constante sin generar una gran corriente repentina. Esto minimiza el impacto en la red eléctrica de la fábrica y evita que la puesta en marcha del equipo afecte el funcionamiento normal de otros equipos de producción, asegurando la estabilidad del suministro eléctrico de toda la línea de producción.
05/ Menos pérdida de material
El efecto de detección preciso puede reducir la situación en la que se descargan materiales calificados junto con impurezas. Al mismo tiempo, la velocidad uniforme de funcionamiento del material evita la pérdida de material causada por colisiones y fricción durante el transporte, mejorando efectivamente la tasa de utilización de materias primas y reduciendo indirectamente el costo de adquisición de materias primas de la empresa.
06/ Alto retorno de la inversión
El costo de compra inicial de la criba vibratoria inclinada es razonable y tiene las ventajas de bajo consumo de energía, bajo costo de mantenimiento, larga vida útil y alta eficiencia de procesamiento, lo que puede ayudar a las empresas a recuperar rápidamente el costo de inversión. Al mismo tiempo, el equipo es adecuado para múltiples industrias y escenarios y puede generar ingresos estables para la empresa durante mucho tiempo. La rentabilidad es muy superior a la de los equipos de cribado ordinarios.
Envíe sus requisitos y hable con uno de nuestros ingenieros técnicos sobre su proyecto.
Contáctenos para obtener el mejor precio
Rendimiento de la criba vibratoria inclinada
La desviación de frecuencia de la criba vibratoria no supera el valor especificado del 2,5%.
La diferencia de amplitud del punto de simetría de la caja de la pantalla en ambos lados no es más de 0,5 mm, la oscilación transversal no es más de 1 mm.
El error relativo del ángulo de dirección de vibración de dos puntos simétricos no deberá exceder 1 grado.
El error de altura de compresión estática del resorte de dos puntos simétricos después del ensamblaje no es superior a 3 mm.
El aumento de temperatura del rodamiento no excederá los 40 grados, la temperatura más alta no excederá los 75 grados.
Dentro de un metro alrededor del equipo, el ruido sin-carga no deberá exceder los 75 dB(A).
Paquete y entrega de criba vibratoria inclinada
Nos centramos en la producción e innovación de equipos de alimentación, trituración, cribado y transporte para minas a cielo abierto, y atendemos al mercado extranjero con productos de calidad confiable y un sistema de servicio perfecto. Hasta ahora, nuestros productos se han exportado a más de 50 países y regiones, incluidos Rusia, Australia, Indonesia, Vietnam, Colombia, Tailandia, Turquía, Pakistán, Guinea, Egipto, Chile, Estados Unidos, Brasil, Malasia, India, Sudáfrica, España, Bulgaria, Francia, etc.
Cajas de cribas vibratorias inclinadas
La criba vibratoria inclinada para agregados se usa ampliamente en la separación de piedra de cuarzo, guijarros de río, calcita, dolomita, granito, basalto, piedra caliza, diabasa, oro, estaño, titanio, hematita, mineral de hierro, carbón y otros minerales, etc.

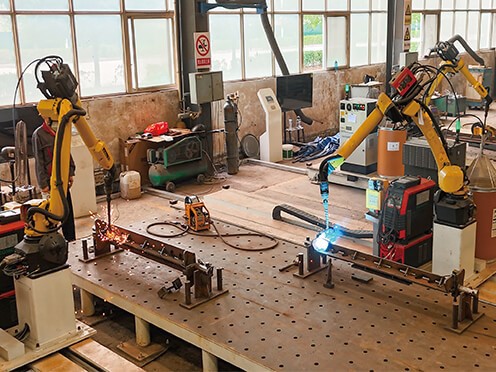

Instalaciones de fabricación
Un producto mecánico de alta calidad debe contar con un excelente equipo de herramientas. Para garantizar su precisión y satisfacer las necesidades de grandes pedidos. Henan Excellent Machinery Co., Ltd posee 140 conjuntos de equipos profesionales, incluido un centro de mecanizado de pórtico de cinco-ejes-, un centro de mecanizado de fresado y mandrinado CNC, un centro de mecanizado vertical, un centro de mecanizado CNC vertical, un centro de mecanizado de pórtico, una máquina de corte por láser, una máquina de corte de tubos por láser, una estación de trabajo con robot de soldadura, un torno alargado, un centro de mecanizado horizontal CNC, etc. Equipos avanzados de procesamiento y fabricación que incluyen sala de pulverización ambiental y equipos de tratamiento térmico. Tratamiento térmico de superficie ultragrande.
Estricto control de calidad
En la actualidad, EXCT ha pasado completamente la certificación del sistema de calidad internacional ISO9001-2008, el sistema de calidad completo garantiza que desde el desarrollo y diseño del producto, la producción, la adquisición y el suministro hasta las ventas y el proceso de servicio se haya controlado la calidad de manera efectiva.
EXCT cuenta con un equipo de inspección riguroso y capacitado para garantizar el éxito del control de calidad del producto. El departamento de inspección de calidad tiene un estricto proceso de prueba que recorre las etapas de adquisición, producción e instalación de materia prima para garantizar que cada equipo entregado a los clientes esté calificado.
Envíe sus requisitos y hable con uno de nuestros ingenieros técnicos sobre su proyecto.
¡Obtenga la solución de producto y la cotización más adecuadas de forma gratuita!
Especificaciones técnicas generales
Las cribas vibratorias inclinadas EXCT están personalizadas para cada material de aplicación para proporcionar la mejor configuración y cumplir con todos sus requisitos. Para más configuraciones, póngase en contacto con nuestros ingenieros técnicos.
|
Modelo |
capas |
Área |
Ángulo |
Tamaño de malla (mm) |
Tamaño máximo de alimentación (mm) |
Capacidad |
Frecuencia (rpm) |
Fuerza |
Dimensión general (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Menor o igual a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Menor o igual a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Menor o igual a 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Menor o igual a 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Menor o igual a 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Menor o igual a 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Menor o igual a 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Menor o igual a 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Menor o igual a 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Menor o igual a 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Menor o igual a 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Menor o igual a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Menor o igual a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Menor o igual a 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Menor o igual a 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Menor o igual a 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Menor o igual a 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Menor o igual a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Menor o igual a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Menor o igual a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Menor o igual a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Menor o igual a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Menor o igual a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Menor o igual a 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Menor o igual a 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Menor o igual a 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Menor o igual a 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Menor o igual a 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Menor o igual a 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Menor o igual a 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Menor o igual a 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Menor o igual a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Menor o igual a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Menor o igual a 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Menor o igual a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Menor o igual a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Menor o igual a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Menor o igual a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Menor o igual a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Menor o igual a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instrucción de selección
1.Material a proyectar: ______(Le agradeceremos que nos proporcione la fotografía del material en el sitio-)
2.Capacidad de manipulación:______t/h
3.Densidad aparente: ______t/m3
4.Máx. tamaño de gránulo del material de alimentación: ______mm
5.Número de capa: ______
6.Tamaño de malla de cada capa: ______mm
7.Porcentaje de distribución de partículas:______
Por favor consulte el siguiente ejemplo para ayudarle a entenderlo:
Si el número de capas es dos, el tamaño de malla de cada capa es de 8 mm y 3 mm, entonces obtendrá 3 tipos de productos: X, Y y Z. X Mayor o igual a 8 mm; 3 mm Menor o igual a Y < 8 mm; z<3mm.
Queremos confirmar la siguiente información:
a.El porcentaje de X en el material total:______%;
b.El porcentaje de Y en todo el material: ______%;
c.El porcentaje de Z en todo el material: ______%;
8.Qué equipo se utiliza para alimentar el material a la criba vibratoria inclinada: ______
9. Qué equipo se utiliza para descargar el material de la criba vibratoria inclinada: ______
10.Fuente de alimentación de trabajo: ______V ______HZ
11.¿La criba vibratoria inclinada funciona sola o con otros equipos para formar un sistema? Si está formando un sistema, ¿tiene un diseño preliminar o un boceto-dibujado a mano? Si es así, envíelo a nuestro ingeniero como referencia.
12.Cantidad requerida:______
