ElTransportadores de cadena de arrastre tubulares(también conocido como transportador de cadena de arrastre tubular o transportador de placa de disco) es un equipo de transporte continuo diseñado específicamente para transportar materiales a granel en forma de polvo, granulados pequeños y bloques- pequeños.
Su esencia es un sistema de transporte que "utiliza una tubería sellada como canal y placas de cadena o discos circulares como soporte de transmisión". Puede lograr un transporte combinado horizontal, inclinado, vertical y tridimensional-y puede completar la transferencia de material a lo largo de rutas complejas sin la necesidad de múltiples equipos para la transferencia.
En comparación con los equipos de transporte tradicionales, sus principales diferencias radican en tres aspectos: primero, el diseño completamente cerrado elimina por completo la contaminación por polvo; en segundo lugar, el diseño flexible en un espacio tridimensional-es adecuado para estructuras de fábrica complejas; En tercer lugar, el método de transporte de bajo desgaste protege en gran medida la forma de las partículas de los materiales, lo que también es la razón clave por la que es indispensable en condiciones de trabajo especiales.
Transportadores de cadena de arrastre tubulares Principio de funcionamiento
El principio de funcionamiento de los transportadores de cadena de arrastre tubulares no es complicado. Gira principalmente en torno a "accionamiento de la pieza de cadena + fuerza de fricción interna del material". Dependiendo de la dirección del transportador, el principio puede variar ligeramente:
Mecanismo de transmisión central
El equipo utiliza una tubería sellada como canal de transporte, con piezas de cadena internas o disco circular. El dispositivo de accionamiento hace que la cadena gire a una velocidad constante. Las piezas de la cadena entran en contacto directo con el material y generan una fuerza de empuje, moviendo así el material a lo largo de la tubería y logrando un transporte continuo.
Principio de transporte horizontal
Al realizar el transporte horizontal, las piezas de la cadena ejercerán una fuerza de empuje en la dirección del movimiento sobre el material. Cuando la fuerza de fricción interna entre las capas de material es mayor que la fuerza de fricción externa entre el material y la pared de la tubería, el material avanzará junto con las piezas de la cadena, formando un flujo de material estable y continuo, evitando la acumulación o deslizamiento de material.
Principio de transporte vertical
Durante el transporte vertical, las piezas de la cadena empujan el material hacia arriba y la alimentación continua en la parte inferior evitará que la parte superior del material se deslice, provocando presión lateral sobre el material dentro de la tubería. Esta presión lateral mejorará la fuerza de fricción interna entre los materiales. Cuando la fuerza de fricción interna es mayor que la fuerza de fricción externa entre el material y la pared interna de la tubería y el peso del material mismo, el material se transportará continuamente hacia arriba a lo largo de las piezas de la cadena, logrando una elevación vertical.
Garantía de operación clave
El equipo adopta un diseño optimizado de ruedas dentadas y discos transportadores-resistentes al desgaste para garantizar un funcionamiento estable a bajas velocidades. Esto no sólo reduce la fricción entre el material y el equipo, reduce la tasa de daño material, sino que también extiende la vida útil del equipo.

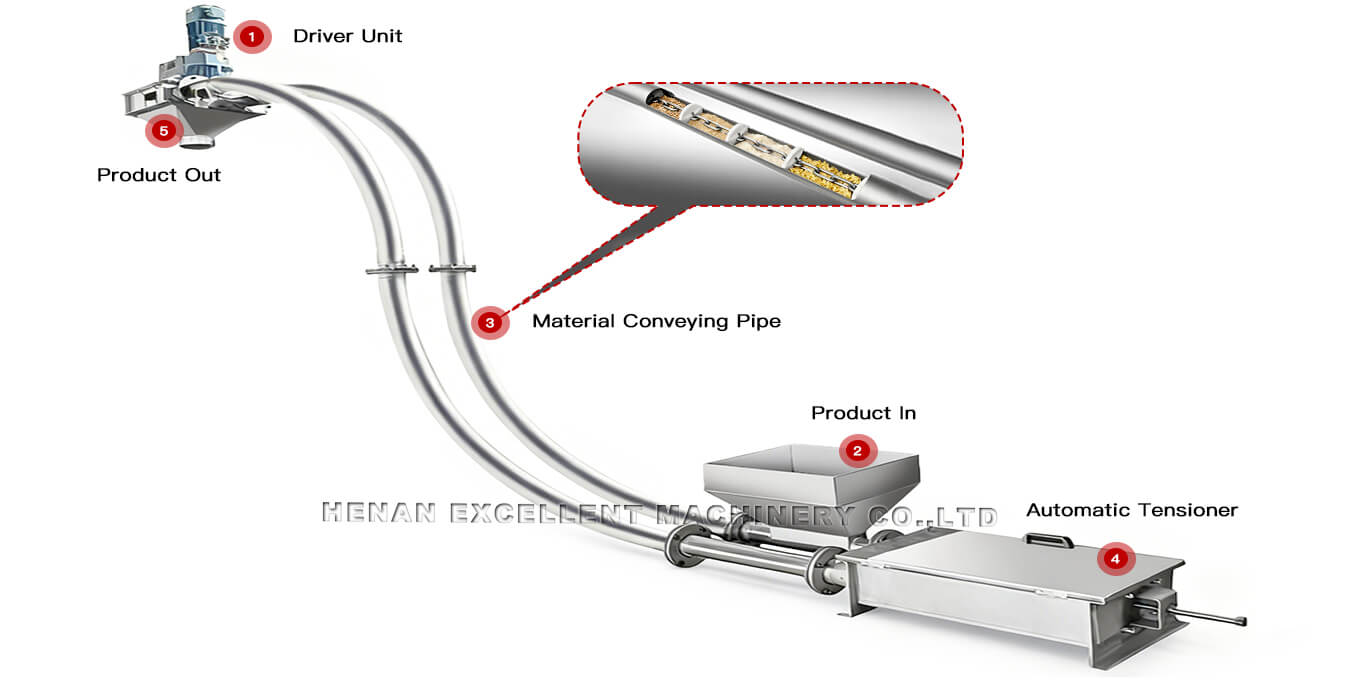

Transportadores de cadena de arrastre tubulares Estructura
Un transportador de cadena de arrastre tubular-de alta calidad debe tener un diseño de estructura que tenga en cuenta la estabilidad, la flexibilidad y la adaptabilidad. Se compone principalmente de cinco componentes principales:
Componentes funcionales básicos
- Unidad motriz:Proporciona energía estable para el funcionamiento de la cadena y la cadena, sirviendo como el "corazón" del equipo. La potencia se puede configurar de manera flexible según el volumen y la distancia de transporte;
- Dispositivo tensor:Se utiliza para ajustar la tensión de la cadena para garantizar un contacto estrecho entre la cadena y los materiales, evitando que la cadena se afloje y afecte la eficiencia del transporte;
- Dispositivo de dirección:Un componente clave adecuado para diseños tridimensionales-, capaz de lograr dirección en cualquier dirección, como horizontal, vertical e inclinada, cumpliendo con los requisitos de rutas complejas;
- Tubería sellada:El canal central para el transporte de materiales, completamente cerrado para evitar que se escape el polvo y proteger los materiales de la contaminación externa;
- Cadena y disco:Componentes de la transmisión en contacto directo con los materiales, fabricados con materiales-resistentes al desgaste para garantizar una fuerza de empuje suficiente y un desgaste reducido.
Características de compatibilidad de materiales
El material de la tubería ofrece una amplia gama de opciones, incluido acero inoxidable-de calidad alimentaria, acero al carbono, nailon, etc. Se puede personalizar según los requisitos de la industria: para la industria alimentaria, se selecciona acero inoxidable-de calidad alimentaria para cumplir con los estándares de higiene; para la industria química, se elige el acero inoxidable para manipular materiales corrosivos; para condiciones generales de trabajo, se puede seleccionar acero al carbono, equilibrando costo y practicidad.
Diseño de distribución y medición.
- Diseño de distribución:Las tuberías de transporte se pueden combinar de manera flexible y admitir diversas formas, como horizontal, vertical, inclinada, curva y en bucle, que pueden adaptarse a estructuras de fábrica estrechas y complejas, con una tasa de utilización del espacio extremadamente alta;
- Diseño de medición:Basado en el principio de transporte volumétrico, el flujo es estable y fácil de controlar. La distancia entre las entradas puede exceder los 10 metros, cumpliendo con los requisitos de medición para diferentes escenarios de alimentación.
Transportadores de cadena de arrastre tubularess Ventajas principales
El diseño de los Transportadores de Cadena de Arrastre Tubulares le confiere una serie de ventajas insustituibles, convirtiéndolo en el equipo preferido para condiciones especiales de trabajo:
01/ Transporte completamente cerrado-libre de polvo
Durante todo el proceso de transporte, los materiales están completamente dentro de la tubería sellada, eliminando por completo el escape de polvo. Esto no sólo cumple con las políticas de protección ambiental sino que también garantiza la salud ocupacional de los operadores. Es particularmente adecuado para industrias sensibles a la contaminación por polvo (como las químicas, alimentarias y de nuevas energías).
02/ Diseño tridimensional-flexible
Esta es una de las ventajas más importantes de los transportadores de cadena de arrastre tubulares. La tubería de transporte puede girar y desviarse a voluntad según la estructura del edificio de la fábrica. Sin la necesidad de una renovación del sitio a gran-escala, puede lograr el transporte de materiales a lo largo de rutas complejas, adaptándose perfectamente a entornos de producción estrechos y de múltiples-niveles.
03/ Transporte integrado multifuncional-
Un dispositivo puede completar simultáneamente el transporte combinado en varias direcciones (horizontal, vertical e inclinada). No es necesario conectar varios dispositivos para la transferencia, lo que simplifica el flujo del proceso, reduce la inversión en equipos y el espacio, y reduce los costos de producción y operación.
04/ Amplia adaptabilidad de materiales
Desde harina seca y partículas de plástico hasta lodos viscosos, tortas de filtración, polvo mineral-resistente al desgaste, cemento e incluso materiales que se enredan fácilmente,Transportadores de cadena de arrastre tubularespuede manejarlos efectivamente. Es adecuado para diversas formas y características de materiales sueltos, con una gama extremadamente amplia de aplicaciones.
05/ Bajo desgaste y bajo daño
El equipo opera a baja velocidad, con fricción estática o de baja-velocidad entre los materiales y la tubería y las placas de cadena. Esto no sólo proporciona una excelente protección para la morfología de las partículas del material (especialmente adecuado para materiales frágiles y perecederos) sino que también provoca un menor desgaste en el propio equipo, prolongando la vida útil del equipo y reduciendo los costos de mantenimiento.
06/ Capacidad de transporte estable
Basado en el principio de transporte volumétrico, el flujo de transporte del equipo es estable, fácil de medir y controlar y puede cumplir con precisión los requisitos materiales del proceso de producción, asegurando la continuidad y estabilidad del proceso de producción.
Transportadores de cadena de arrastre tubulares Solicituds
Gracias a su gran adaptabilidad y ventajas, los transportadores de cadena de arrastre tubulares han sido ampliamente utilizados en diversas industrias, convirtiéndose en una solución versátil para el transporte de materiales a granel:
► Industria química
Adecuado para el transporte de materiales como pigmentos, tintes, recubrimientos, negro de humo, resinas, dióxido de titanio, óxido de hierro, polvo cerámico, calcio pesado, calcio ligero, bentonita, tamices moleculares, caolín, gel de sílice en polvo, carbón activado, etc., solucionando los problemas de contaminación por polvo y transporte de materiales corrosivos.
► Industria de pesticidas y minerales
Puede transportar urea, cloruro de amonio, bicarbonato de amonio, soda en polvo, pesticidas sólidos, tungsteno en polvo, aditivos de pesticidas, concentrado de cobre en polvo, carbón en polvo, mineral de fósforo en polvo, óxido de aluminio en polvo, astillas de madera en polvo, fibra de vidrio, dióxido de silicio, talco en polvo, etc., adaptándose a los diseños complejos y a las necesidades de transporte a gran-escala de minas y fábricas de pesticidas.
► Industria de materiales de construcción
Aplicable a materiales como cemento, cenizas volantes, arcilla, bentonita, arena, arena de cuarzo, arcilla en polvo, piedra de sílice, polvo de piedra caliza, polvo de dolomita, polvo de virutas de madera, fibra de vidrio, dióxido de silicio, polvo de talco, etc., capaz de tener un diseño flexible en fábricas de materiales de construcción estrechas.
► Industria del Plástico
Adecuado para transportar partículas y polvos de plástico PE, PP, PVC, con una baja tasa de daño que puede proteger la forma de las partículas de plástico y garantizar la calidad del producto.
► Industria alimentaria
Adecuado para materiales como malta, cereales, café, frutos secos, sésamo, maní, harina, almidón, azúcar, leche en polvo, aditivos alimentarios, etc., con material de acero inoxidable de calidad alimentaria-que cumple con los estándares de higiene y un diseño completamente sellado para evitar la contaminación del material.
► Nueva industria energética
Para materiales sensibles como materiales de electrodos positivos y negativos de baterías de litio, grafito, etc., el transporte completamente sellado puede evitar fugas de polvo y humedad del material, las características de bajo desgaste protegen el rendimiento del material y se adaptan a los altos requisitos de la nueva industria energética.
► Industria de protección del medio ambiente
Puede transportar eficazmente materiales de protección ambiental como lodos, pellets de biomasa secos, etc., resolviendo los problemas de transporte difícil de materiales viscosos y contaminación secundaria.
Transportadores de cadena de arrastre tubulares Parámetros técnicos
Al seleccionar el equipo, se debe dar prioridad a los siguientes parámetros técnicos para garantizar que el equipo cumpla con los requisitos reales:
● Parámetros de rendimiento para el transporte
- Capacidad de transporte: el modelo estándar puede cumplir con diversos requisitos de capacidad de producción, mientras que el modelo de gran capacidad puede alcanzar más de 300 toneladas por hora;
- Distancia de transporte: la distancia de transporte horizontal puede alcanzar varias decenas de metros y la altura de transporte vertical puede alcanzar varias decenas de metros, lo que permite el transporte combinado de larga-distancia;
- Velocidad de transporte: funcionamiento estable a baja-velocidad, normalmente entre 0,5 y 1,5 m/s, ajustable según las características del material.
● Parámetros estructurales
- Diámetro de la tubería: seleccionado en función del tamaño de partícula del material, el rango convencional es de 50 a 200 mm. Los materiales de mayor tamaño de partículas requieren tuberías de mayor diámetro;
- Espaciado de importación: el máximo puede exceder los 10 metros, adecuado para escenarios de entrada de alimentación múltiple-;
- Ángulo de giro: admite cualquier ángulo de giro de 0 a 90 grados, cumpliendo con los requisitos del diseño tridimensional.
● Parámetros de materiales y potencia
- Parámetros del material: material de la tubería (acero inoxidable-de calidad alimentaria, acero inoxidable ordinario, nailon, etc.), material de la placa de cadena/rascador (acero-resistente al desgaste, nailon, etc.);
- Parámetros de potencia: Potencia motriz (1,5-75 kw), adaptada según la capacidad de transporte, la distancia y el peso del material para garantizar suficiente potencia y conservación de energía.
Cómo seleccionar el tipo deTransportadores de cadena de arrastre tubulares?
Al seleccionar el tipo, no es necesario perseguir ciegamente parámetros elevados. La clave está en la "coincidencia precisa". Se pueden seguir los siguientes cuatro pasos:
Determinar las propiedades del material
Primero, determine el tipo de material (polvo/granular/bloque pequeño), tamaño de partícula, humedad, viscosidad, corrosividad y si es propenso a sufrir daños. En base a esto, seleccione los materiales de la tubería y la placa de la cadena (por ejemplo, elija materiales-resistentes a la corrosión para materiales corrosivos y diseños de bajo-mantenimiento para materiales frágiles).
Requisitos para bloquear la escena
Confirme la dirección de transporte (horizontal/vertical/combinación), el diseño del edificio de la fábrica (si es estrecho, si es necesario desviarlo, la altura del piso) y la ubicación de instalación (como el almacén de un edificio, la esquina de un taller). Determine la forma de diseño y los parámetros de tamaño del equipo.
Calcule los requisitos de capacidad de producción
Según el volumen de transporte por hora y la demanda de continuidad de la producción, haga coincidir la capacidad de transporte y los parámetros de potencia del equipo para garantizar que el equipo pueda cumplir con los requisitos de capacidad de producción, evitando al mismo tiempo el exceso de capacidad y el desperdicio resultante.
Considere los estándares de la industria
Las diferentes industrias tienen diferentes requisitos de cumplimiento: la industria alimentaria debe cumplir con los estándares de higiene, la industria química debe cumplir con los requisitos a prueba de corrosión y explosión-y la nueva industria energética debe garantizar la pureza de los materiales. Al seleccionar, es necesario definir claramente de antemano los estándares de la industria para garantizar el cumplimiento del equipo.
La razón por la que los transportadores de cadena de arrastre tubulares se han convertido en los favoritos entre muchas industrias radica en su capacidad para abordar con precisión los puntos débiles que los equipos de transporte tradicionales no pueden manejar. Ya sea un taller químico con estrictos requisitos ambientales, un almacén de construcción complejo o una fábrica de alimentos con estándares extremadamente altos de calidad de materiales, puede convertirse en un "buen ayudante" para mejorar la eficiencia en virtud de su diseño flexible y completamente cerrado y sus características de bajas pérdidas.
Si tiene problemas con el transporte de materiales a granel, como control difícil de la contaminación por polvo, restricciones en el diseño del edificio de la fábrica que afectan la ruta de transporte y altos índices de daños materiales que afectan la calidad, no dude en hablar con nosotros. Podemos proporcionar personalizadoTransportadores de cadena de arrastre tubularesSoluciones basadas en las características de sus materiales, las condiciones del sitio y los requisitos de capacidad de producción. Desde la coincidencia de parámetros hasta el diseño del diseño, estaremos con usted durante todo el proceso para garantizar que el equipo realmente satisfaga sus necesidades de producción y logre una situación beneficiosa para todos-de protección y eficiencia ambiental. ¡Esperamos trabajar con usted para hacer que el transporte de materiales sea más fluido y eficiente!
