Alimentador Quebrador Minería del Carbónes un nuevo tipo de equipo para la minería mecanizada integral de frente en mina a cielo abierto. En los últimos años, con la gran cantidad de minería a cielo abierto-, se han planteado nuevos requisitos para el rendimiento técnico y la capacidad de transporte de los equipos. En las operaciones mineras a cielo abierto-las vetas de carbón se rompen y procesan principalmente con explosivos. En la actualidad, la trituradora de rodillos de doble-diente es el método principal para romper directamente bloques de carbón grandes y desiguales. La limitación de la trituradora de rodillos de doble-diente radica en la cierta limitación del tamaño de las partículas de carbón y el rendimiento no es fácil de garantizar. Y los materiales triturados sólo pueden recibir un corte vertical, lo que plantea nuevos requisitos para la caída entre el equipo de trituración y el equipo de transporte inferior, y evita que los materiales calificados sean aplastados por la segunda colisión. En la actualidad, el camino generalmente se rompe y luego se reimprime en el lugar designado mediante equipos de reimpresión, y el uso de espacio en todo el sitio también es muy grande. El desarrollo futuro de la trituración será un desarrollo multifuncional, a gran-escala, a gran-escala. En la actualidad, es difícil lograr una integración multifuncional y cuantitativa de los equipos de trituración.

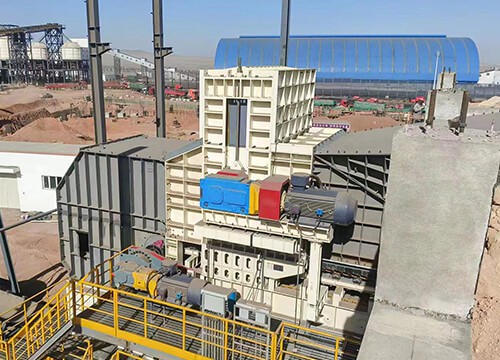

Nuestra empresa ha desarrollado un nuevo tipo de alimentador-triturador para minería de carbón, que incluye una caja de cribado de hendidura del transportador raspador, una caja de cribado de rodillos del transportador raspador, una caja de trituración del transportador raspador, un accionamiento del transportador raspador, una cadena raspadora y una unidad de rotura de un solo rodillo: La caja de cribado de hendidura del transportador raspador incluye una placa deslizante, una placa lateral de la caja, una viga de conexión de la caja, un riel guía, una placa de cubierta superior, un perno avellanado, una placa de revestimiento lateral y una placa de revestimiento inferior, la placa deslizante a través del perno y el extremo inferior de la placa lateral de la caja están conectados de forma fija. juntas, la placa de cubierta superior y el extremo superior de la placa lateral de la caja también se fijan conectadas entre sí mediante pernos, la placa de revestimiento lateral y la placa de revestimiento inferior se fijan y conectan entre sí mediante un perno de cabeza avellanada, la placa deslizante, la placa lateral de la caja y la placa de cubierta superior son dos juegos, dos juegos de placas laterales de la caja están conectados a través de la viga de conexión de la caja para formar el cuerpo principal de la caja de detección, la viga de conexión de la caja está provista de un riel guía, una pluralidad de rieles guía colocados sobre la viga de conexión de la caja para formar una junta; La caja de cribado tipo rodillo transportador raspador incluye una caja de tope de placa de acero y una criba de rodillos, la criba de rodillos comprende una pluralidad de grupos de rodillos, cada grupo de rodillos incluye un primer rodillo y un segundo rodillo, el primer rodillo y un segundo rodillo transversales hacia la caja de tope de placa de acero están dispuestos en ambos extremos del orificio de instalación, el primer rodillo y un segundo rodillo están dispuestos en ambos extremos del asiento del cojinete. El asiento del cojinete está conectado y fijado junto con la caja de tope de placa de acero a través de un perno: un extremo del primer rodillo y el segundo rodillo están provistos de un acoplamiento, el primer rodillo y el segundo rodillo respectivamente a través del acoplamiento y el motor de rueda de agujas cicloidal conectados como una estructura integrada; El cuerpo de la caja trituradora del transportador raspador consta de un cuerpo de caja a tope de placa de acero en el costado de la caja y una combinación de criba de rodillos conectada; La unidad de rotura de un solo rollo se fija en el plano superior de la caja de trituración del transportador raspador mediante pernos de fijación. La unidad de rotura de un solo rodillo comprende una rotura de un solo rodillo, un motor de accionamiento de rotura de un solo rodillo, una polea activa, una polea conducida y una correa en forma de V-. La polea activa está dispuesta en el extremo del eje del motor impulsor de rotura de rodillo único, y la polea conducida está dispuesta en el extremo del eje del motor de rotura de rodillo único. La polea activa está conectada con la polea conducida a través de una correa en forma de V-; La cadena raspadora comprende una cadena de anillos, un raspador, un anillo de conexión y un pasador de posicionamiento. La cadena de anillos pasa por el extremo del rascador y se fija mediante el pasador de posicionamiento. La cadena de anillos está conectada a través del anillo de conexión para formar un anillo. La caja de cribado de costura del transportador raspador y la caja de cribado tipo rodillo del transportador raspador están conectadas con la caja rota del transportador raspador, formando el cuerpo principal de todo el alimentador rompedor de carbón, y luego la cadena raspadora se coloca en la parte inferior, a través de la rotación de la cadena raspadora de accionamiento del transportador raspador. Diseñamos este esquema para tomar un transportador raspador multifuncional aumentando el ancho de la estructura plana de la caja de trituración del transportador raspador conectada a la plataforma, el rodillo único está ubicado en el plano de la caja de trituración del transportador raspador, esta estructura en el transportador raspador hace correr el material desde la cola del transportador raspador hacia adentro, a través del movimiento del raspador de la mezcla se distribuye uniformemente. Los materiales calificados en la mezcla se pre-tratan de antemano, junto con el movimiento del raspador será el resto del material hacia la criba de rodillos y la criba de hendidura para el segundo paso de procesamiento, y luego el raspador transportará materiales grandes al rodillo único, romperá los materiales grandes no calificados para triturar, a través del rodillo único, los materiales rotos pueden ser transferidos por otro equipo a través del conducto o descargados directamente. Este esquema que diseñamos, toda la máquina adopta un diseño modular, cada pieza adopta la forma de conexión de pernos de alta resistencia, fácil de reemplazar y mantener, la instalación y el desmontaje son convenientes, puede mejorar en gran medida la eficiencia de producción y la eficiencia de mantenimiento. Diseñamos este programa con un diseño razonable, estructura simple, operación conveniente, puede funcionar en entornos hostiles, gran rendimiento y puede seleccionar materiales calificados con anticipación para mejorar la eficiencia de trituración, puede transportar materiales grandes de 1400 ~ 3000 mm, a través de un solo rollo roto, transporte, cribado, operación de integración de trituración, fácil de instalar y mantener, puede ser ampliamente utilizado en operaciones de sistemas de transporte, cribado y trituración de carbón, metalurgia y otros materiales a granel terrestres.
